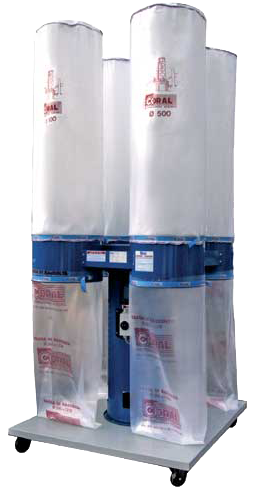

GAM/C4
| Filtro coletor de pó para pós e aparas de madeira. | |
|
CAMPO DE UTILIZAÇÃO: A série GAM / AF de aspiradores móveis encontra ampla utilização quando se torna necessário aspirar o pó e as aparas produzidas pelo processamento de madeira, borracha, materiais plásticos, etc.
A forma de construção especial e o desenho geral original do GAM / 4C e AF / 4C (ou Quadrifoglio) permitem aproveitar, em um espaço mínimo, uma superfície filtrante notável e grande volume de contenção de resíduos do processamento de madeira e metal; portanto, a eficiência da filtragem e a autonomia do grupo aumentam. A série GAM / AF pode ser utilizada obtendo significativas vantagens de custo econômico e operacionais em instalações de médio porte, distribuindo diversas unidades em tempo hábil, de acordo com a localização das máquinas.
As unidades da série GAM / AF, totalmente desmontáveis, são vendidas com embalagem de papelão incluída no preço de lista. Mediante solicitação, embalagens com gaiola de madeira e paletes ou caixas são feitas para transporte marítimo. A CORAL aconselha o uso de embalagens de madeira para evitar danos durante o transporte. Neste caso, as dimensões da embalagem de papelão apresentadas na tabela aumentam da seguinte forma: A (cm 5) x B (cm 5) x A (cm 11,5). Juntamente com o grupo, são entregues 4 sacos plásticos de coleta para cada unidade de filtro. |
MOBILIDADE: Como são montados em um carrinho, os grupos GAM / 2C (ou Bifoglio) com dois módulos de filtro e GAM / 4C (ou Quadrifoglio) com quatro módulos de filtro, são especialmente adequados em locais onde movimentos rápidos são necessários para limpeza das diferentes máquinas.
SACOS FILTRANTES ESPECIAIS DE POLIÉSTER: O feltro especial de poliéster (tipo A) utilizado para a fabricação de nossas bolsas filtrantes permite aumentar a vida útil e obter uma maior eficiência de filtração com menores perdas de carga em comparação com os tecidos tradicionais como, por exemplo, o algodão. Obviamente, diferentes tecidos estão disponíveis, dependendo dos diferentes tipos de poeira a serem filtrados. A pedido, a bolsa coletora inferior pode ser substituída por uma bolsa de filtro. Além disso, cartuchos de filtro especiais com alta eficiência de filtragem estão disponíveis como opções.
ECONOMIA DE ENERGIA: A série GAM / AF permite alcançar grandes economias de energia no período de inverno, uma vez que o ar quente perfeitamente filtrado é reciclado no ambiente de trabalho. ACESSÓRIOS E PEÇAS DE REPOSIÇÃO: Tubo flexível, portões, bolsas, bocas, silenciadores AFON, etc. (veja nosso catálogo geral). |
 |
|
Modelos:
| Aspiradores Moveis | Aspiradores Fixos | ||||
| GAM/2C |  |
Aspirador movel 2 Sacos | AF/2C |  |
Aspirador Fixo 2 Sacos |
| GAM/4C |  |
Aspirador movel 4 Sacos | AF/4C |  |
Aspirador Fixo 4 Sacos |
| Acessórios/Opções | |||||
| Filtro |  |
Opção com cartucho de filtro | |||
Características Técnicas
| MODELO | Caudal max. | Potencia | Velocidade | Voltagem | Superficie filtrante | Boca de aspiração | Saco Filtro | Capacidade saco de recolha |
| m3/h - cfm | HP / Kw | r.p.m | 50 Hz | m2 - sq.ft | Ømm - inch | Ø x mm - inch | m3 - Cubic Ft. | |
|
GAM/2C AF/2C |
6300 / 3780 | 3 / 2,2 | 2800 | 230/400 | 5,4 / 58 |
250 / 9” 7/8 |
500 / 19” 11/16 | 0,5 / 18 |
|
GAM/2C AF/2C |
6400 / 3840 | 4 / 3 | 2800 | 230/400 | 5,4 / 58 | 250 / 9” 7/8 | 500 / 19” 11/16 | 0,5 / 18 |
|
GAM/2C AF/2C |
6550 / 3930 | 5,5 / 4 | 2800 | 400/690 | 5,4 / 58 | 250 / 9” 7/8 | 500 / 19” 11/16 | 0,5 / 18 |
|
GAM/4C AF/4C |
6300 / 3780 | 4 / 3 | 2800 | 230/400 | 10,8 / 117 |
250 / 9” 7/8 |
500 / 19” 11/16 | 1 / 35 |
|
GAM/4C AF/4C |
7400 / 4440 | 5,5 / 4 | 2800 | 400/690 | 10,8 / 117 | 250 / 9” 7/8 | 500 / 19” 11/16 | 1 / 35 |
|
GAM/4C AF/4C |
8850 / 5310 | 7,5 / 5,5 | 2800 | 400/690 | 10,8 / 117 | 315 / 12” 3/8 | 500 / 19” 11/16 | 1 / 35 |
Dimensões dos Aspiradores
| Medidas | Grupo Montado AxBxH | Embalagem de cartão AxBxH | Peso Kg/LBS | |
| GAM/2C |
cm inch |
165x67x320 65”x26”3/8x126” |
167x130x90 65” 3/4x51” 3/16x35” 7/16 |
111/245 |
| GAM/2C |
cm inch |
165x67x320 65”x26”3/8x126” |
167x130x90 65” 3/4x51” 3/16x35” 7/16 |
123/272 |
| GAM/2C |
cm inch |
165x67x320
65”x26”3/8x126” |
167x130x90
65” 3/4x51” 3/16x35” 7/16 |
130/287 |
| GAM/4C |
cm inch |
135x135x320 53”x53”x126” |
185x137x90 73”x54”x35” 7/16 |
130/371 |
| GAM/4C | cm
inch |
135x135x320
53”x53”x126” |
185x137x90 73”x54”x35” 7/16 |
175/386 |
| GAM/4C |
cm inch |
135x135x320
53”x53”x126” |
185x137x90
73”x54”x35” 7/16 |
191/421 |
Caraterísticas de Cartucho filtro
| FIL/45/660/A | FIL/50/660/A | FIL/45/1000/A | FIL/50/1000/A | ||
| Altura | mm/inch | 660/26 | 660/26 | 1000 | 1000 |
| Diametro Interior | mm/inch | 450/18 | 500/20 | 450/18 | 500/20 |
| Superficie filtrante | m2 / Sq.Ft | 6,5/70 | 7/77 | 10,5/112 | 11/118 |
| Embalagem de cartão | mm/inch |
AxBxH 552x552x670 22x22x26 |
AxBxH 552x552x670 22x22x26 |
AxBxH 552x552x1010 22x22x40 |
AxBxH 552x552x1010 22x22x40 |
| Tipo de material | Poliester | Poliester | Poliester | Poliester |
Consulte o catálogo de cartuchos do tipo FIL para mais informações e detalhes.
