TX

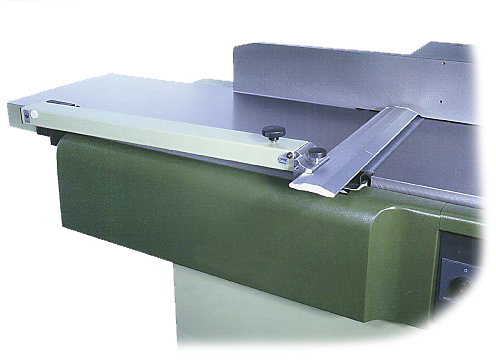

Proteção para arvore de corte de garlopa MIDA.

Consulte neste PDF se a sua maquina é compativel

Esta proteção pode ser instalada em qualquer garlopa MIDA com comprimento do fuso de até 650 mm.

Alisamento da borda (fig. 2): afrouxe o botão D e puxe a ponte de proteção para fora apenas o suficiente para descobrir o fuso na medida mínima necessária para permitir a introdução da peça de trabalho no meio.

Aplainamento (fig. 3): para planejar a superfície principal da peça de trabalho, levante a ponte de proteção sobre o botão E um pouco acima da espessura da peça de trabalho para permitir sua passagem por baixo enquanto a empurra para frente com uma mão e a pressiona na mesa de trabalho com a outra.

Após cada passagem, traga a peça de trabalho de volta à posição inicial, passando-a acima da ponte que irá primeiro abaixar na superfície da mesa de trabalho e então subir novamente até a posição definida anteriormente.

Durante o uso, a ponte de proteção se move para cima e para baixo paralelamente à mesa de trabalho.

Com fusos de aplainamento maiores que 450 mm, é aconselhável preferir uma versão articulada da ponte de modo a limitar o espaço ocupado perto do operador (de acordo com as normas da CE, a máquina fornecida com equipamento auxiliar não deve ocupar, além de suas dimensões adequadas, mais espaço de 500 mm para aplainadoras de superfície e 550 mm para aplainadoras de superfície e espessura combinadas).


TIPO 3

TIPO 4

TIPO 5

A

B



TX F

TX R

TX U

500

40

TX F

TX R

TX U

650

40

TX F



TX U

850

80


C = 410 560 660 780

Tipo 3

C = 400+260 400+400

Tipo 2

0114.267.364 TX F 500
0114.220.014 PONTE DE ALUMINIO (FAZ PARTE DO ARTIGO 0114.267.364)
